ניסוי מספר 7 : אפנון תדר

מטרת הניסוי :

ליצור אות מאופנן FM בעזרת VCO מתנד מבוקר מתח

רקע תיאורטי :

אפנון תדר היא שיטה אשר משנים בה את תדר גל הנושא לפי שינויי תנופת אות המידע.

גל הנושא :



אות המידע :

אות המאופנן :

סטיית התדר : מתארת עד כמה יכול להשתנות התדר הרגעי של האות :



~ סטיית התדר של גל הנושא אשר תלויה בעוצמת האות המאפנן (מידע) ~

השנוי בתדר גל הנושא הוא שינוי לכל רגע כלומר אות המידע הוא אות סינוסי אשר משתנה בכל עת ולכן גם תדר גל הנושא משתנה בכל עת .

ולכן התדר הרגעי כלומר שינוי תדר גל הנושא בכל רגע ורגע נתון ע"י הנוסחה הבאה :

נרשום את האות המאופנן בצורה אחרת :

VCO : האות המסונן מגיע למתנד מבוקר מתח . זהו מתנד שמשנה את התדר שהוא מפיק ביחס ישר לשינוי במתח המבוא (אות המידע). במוצא מתנד זה אנו מקבלים אות בעל תדר משתנה (אות מאופנןFM) לפי אות המידע.

באיור הבא מובאת תלות אופיינית של תדר המוצא במתח המבוא של ה- VCO :



כפי שרואים באיור הנ"ל התחום המנוצל לפעולת האפנון הוא רק התחום הלינארי של האופיין .

ה- VCO מבצע את פעולת האפנון במשדר FM כלומר משנה את תדר גל הנושא לפי אות המידע אשר מתקבלת במבוא שלו.

הכלים שהשתמשנו במהלך הניסוי :

1. ערכת התקשורת :

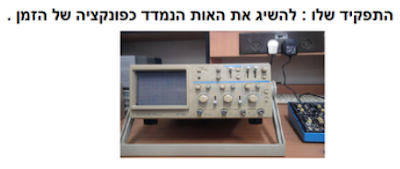

2. משקף התנודות :

מהלך הניסוי :

חלק א :

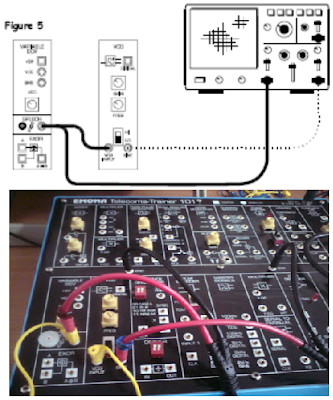

חלק ב :



חלק ג :



המסקנות :

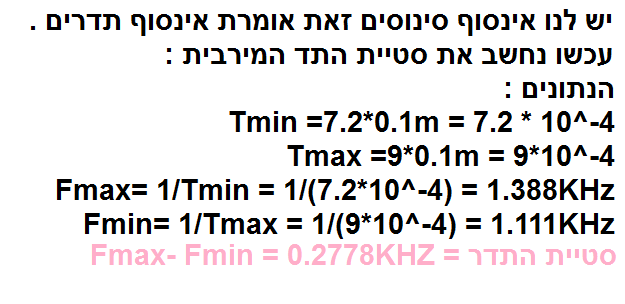

כאשר יהיה אות הכניסה אות סינוסי נקבל תותאה שונה מאוד מהתוצאה שהקבל אותה כשיש אות הכניסה ריבועי .

כי מאות סינוסי קבלנו אינסוף סינוסים זאת אומרת אינסוף תדרים .
